DEL blanche - Conducteurs et isolants

Faut-il encore brancher nos élèves de 5ème sur 220 V pour vérifier que ces charmantes bestioles conduisent (mal) le courant électrique ?

Pas obligatoirement en utilisant les nouvelles DEL blanches haute luminosité (quelques euros chez Conrad, moins d'1 euro chez d'autres en en commandant 50 ou 100)

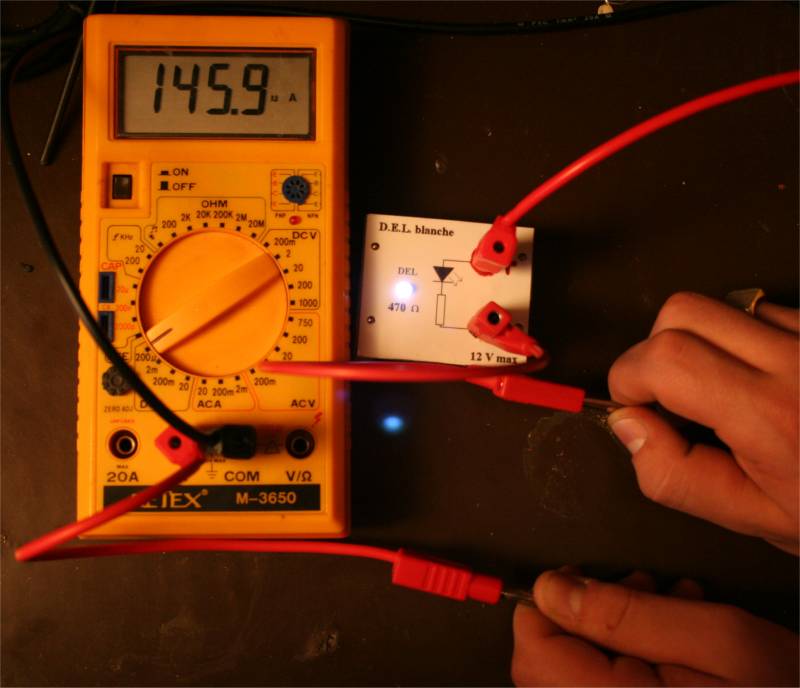

En effet, ces DEL s'allument de manière significative avec un courant très faible : ici 146 micro-Ampères !!!



Nota : I nominal = 20 mA pour U nominal = 3,6 V

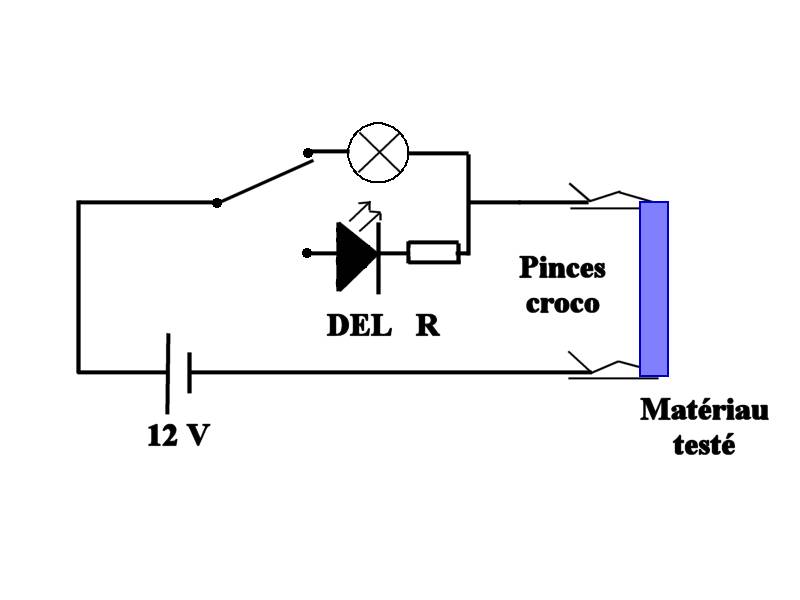

Voici le montage proposé à mes élèves :

Résultats possibles :
1 - Le matériau permet l'allumage de la lampe : bon conducteur
2 - Le matériau permet l'allumage de la LED mais pas de la lampe : mauvais conducteur
3 - Le matériau ne permet ni l'allumage de la LED ni celui de la lampe : isolant

Ils peuvent vérifier qu'ils sont conducteurs (résultat 2), et  qu'ils conduisent mieux avec les mains humides.

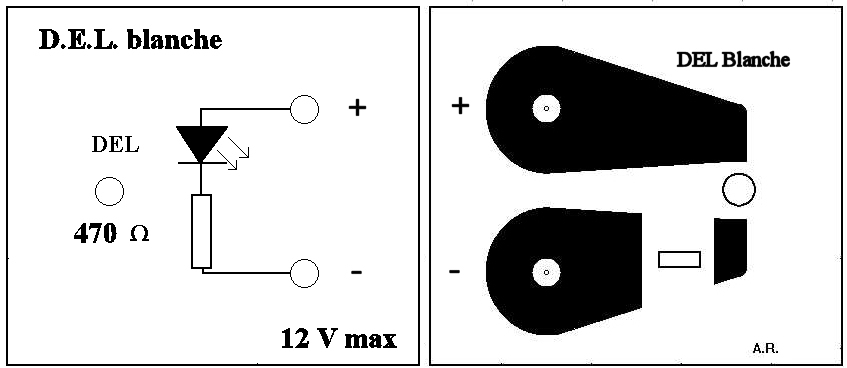

Pour ceux qui souhaitent réaliser le montage, voici le circuit imprimé et la face avant (technique de réalisation décrite sur la page Boite_mat )
