16 - Comparaison
conducteurs ohmique et non-ohmique
(16.PH2)
Programme 1994 Classe de 3
ème.Electricité et vie quotidienne.
Puissance et énergie électrique.
3.1.3. Cas particulier du conducteur ohmique. Loi d'Ohm.
Principe.
Mettre en évidence la différence entre un conducteur ohmique (résistor) et un conducteur non-ohmique (filament de l'ampoule à incandescence) en mesurant l'intensité du courant à la fermeture du circuit comportant, en parallèle, le résistor et l'ampoule à incandescence.
Cette étude fait suite au tracé des caractéristiques de ces composants et peut constituer une vérification des conséquences prévues alors.

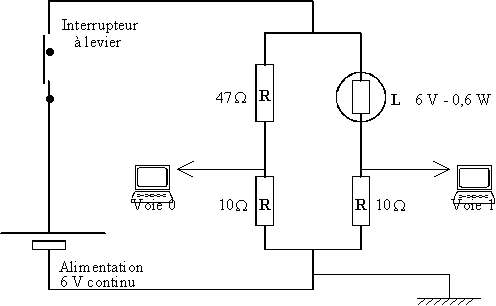

Schéma du montage électrique.
Matériel.
1 résistor 47
W - 2 W sur support et 1 ampoule E10 6 V - 0,6 W sur support2 résistors 10
W - 2 W dans un boîtier1 alimentation 6 V continu, 1 interrupteur à levier, des fils de connexion
1 micro-ordinateur avec SYSAM d'Eurosmart
Réglages :
Voies A / D
Voie 0 / nom : I-resist / unité : ampère / couleur : vert / style : continu / fenêtre : 1 / ampli : 0.1 / décal : 0 / mode : AUTO / calibre : - 5.12 à + 5.12 V.
Voie 1 / I-amp / ampère / jaune / continu / fenêtre : 2 / ampli : 0.1 / décal : 0 / AUTO /
calibre. : - 5.12 à + 5.12 V
Acquisition
Réglages acquis. / points : 1000 / durée : 200 µs / moyenne : 4
Synchronisation / aucune / (la synchronisation sur une voie masque l'observation de l'établissement du courant dans les circuits ; sans synchro, des essais sont nécessaires pour la manoeuvre de l'interrupteur)
Echelles / Abscisse
Fenêtre 1 / Abscisse : T en s / Echelle X : (sans changement)
Echelle Y : manuelle / mini. : 0 / maxi. : 0.3
Fenêtre 2 / Abscisse : T en s / Echelle X : (sans changement)
Echelle Y : manuelle / mini. : 0 / maxi. : 0.3

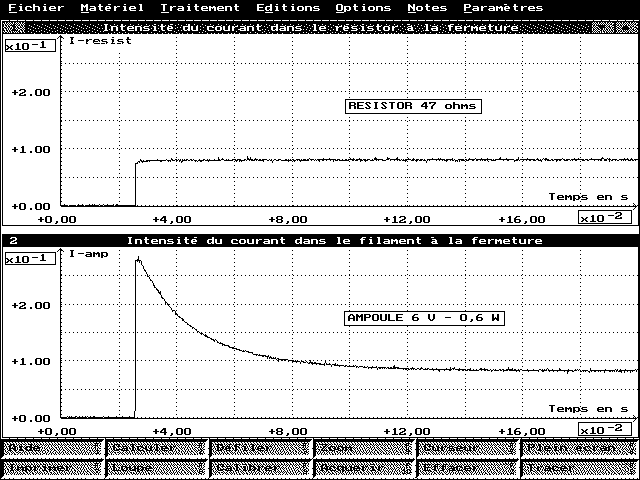

F 10 Fermer l'interrupteur immédiatement. (Au vu du résultat obtenu, recommencer en décalant plus ou moins la manoeuvre de l'interrupteur). L'acquisition terminée, ouvrir le circuit.
Notes Titre / Commentaires.
Fichier Enregistrer sous.
