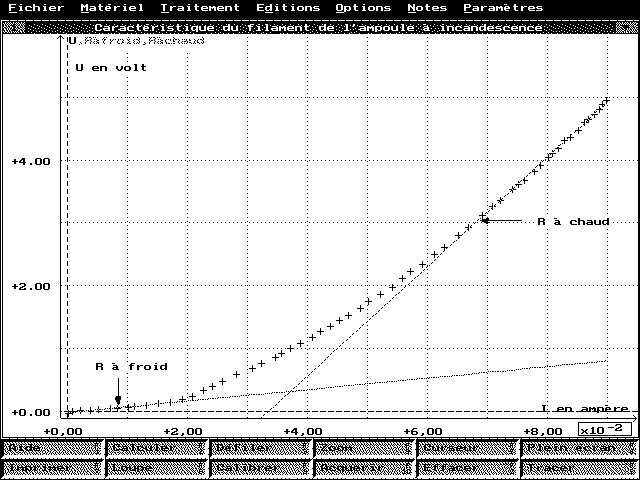

14 - Caractéristique du filament de l'ampoule
Utilisation de la sortie SA1 pour visualiser la limite
en tension de la carte d'acquisition
(14.PH2)
Programme 1994, classe de 3
ème.Electricité et vie quotidienne
"Caractéristique d'un conducteur ohmique (graphique)".
Intérêt de la manipulation.
Dans le cadre d'un TP, il faut veiller à ne pas soumettre la carte d'acquisition à une tension supérieure à sa limite : 5,12 V.
La sortie SA1 est programmée pour afficher une tension constante U = 5V dans la fenêtre 1 et le point de fonctionnement (U, I) devra rester sous cette ligne.

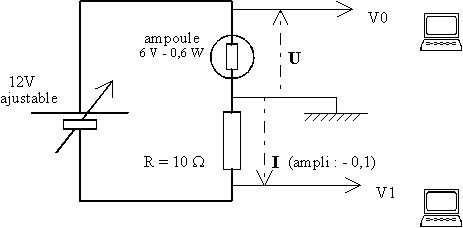

Schéma du circuit électrique :
Matériel
1 alimentation stabilisée 6/12V, continu
1 suiveur de tension
1 résistor 10
W - 2W dans un boîtierdipôle étudié : ampoule à incandescence 6 V - 0,6 W
fils de connexion
1 micro-ordinateur avec SYSAM d'EUROSMART.
Réglages :
Voies A / D
Voie 0 / nom : U / unité : volt / couleur : jaune / style : discret croix / fenêtre : 1 / ampli : 1 /
décal : 0 /mode : PAS A PAS / calibre : - 5,12 à + 5,12V
Voie 1 / I / ampère / .... / ampli : - 0.1 / .... / PAS A PAS / ...
Acquisition
Réglages acquis. / points : 128 (sans changement) / .... / moyenne : 64 / ....
Synchronisation / aucune
Echelles / Abscisse
fenêtre 1 / Abscisse I (en ampère) / Echelle X : manuelle / mini. : -0.001 / maxi. : 0.095
Echelle Y : manuelle / mini. : -0.2 / maxi. : 6
S
ortie D / ASA1 / forme : constante / mode : entrelacé / nb. per. : 1 / mini. : 0 / maxi. : 5 / calibre : 0 à 10V / couleur : vert / style : / fenêtre : 1.
F 10 Tourner le bouton du potentiomètre du suiveur de tension, et, pour chaque point de fonctionnement, provoquer l'acquisition avec la touche F10 ; attendre quelques secondes avant de provoquer les acquisitions pour que le filament se réchauffe.
La croix ne doit pas franchir la ligne 5 V.Après la dernière acquisition : ESC.
Traitement Modélisation (Sélections).
N
otes Titre / Commentaires.Fichier Enregistrer sous.
