6 - REDRESSEMENT SIMPLE-ALTERNANCE
D'UNE TENSION ALTERNATIVE SINUSOIDALE
(6.PH2)
Programme 1994 Classe de 3
èmeElectricité et vie quotidienne
La tension du secteur
Conversion de la tension du secteur. Tension redressée - Applications.
Principe
Redressement simple-alternance d'une tension alternative sinusoïdale avec une diode. Cette tension très basse fréquence (env. 0,15Hz) alimente une ampoule à incandescence ; il est possible alors d'observer que l'éclat de l'ampoule se produit pendant l'alternance où la diode est passante.
Matériel
1 générateur T.B.F. avec amplificateur type LCE n° 1416 (PIERRON MT4516)
réglé sur la fréquence : env. 0,15 Hz
1 ampoule 3,5V - 0,3A sur support E10
1 diode type : 1N4004 ou 1N4007 ou BY255
fils de connexion
1 micro-ordinateur avec SYSAM d'EUROSMART.

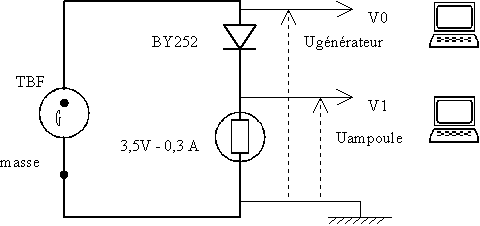

Schéma
Réglages :
On souhaite acquérir Ugéné sur 4 périodes avec 2001 points de mesures.
La fréquence est de l'ordre de 0,15 Hz donc T = env. 6,67s et 4 T = env. 26,67s ;
la durée entre 2 mesures sera de 26,67/2000 = 13,33.10-
3s.
Voies A / D
Voie 0 / nom : Ugéné / unité : volt / couleur : vert / style : continu / fenêtre : 1 / .....mode : AUTO / Calibre : - 5,12V à + 5,12V.
Voie 1 / Uamp / volt / jaune / continu / fenêtre : 2 / .....mode : AUTO / .......

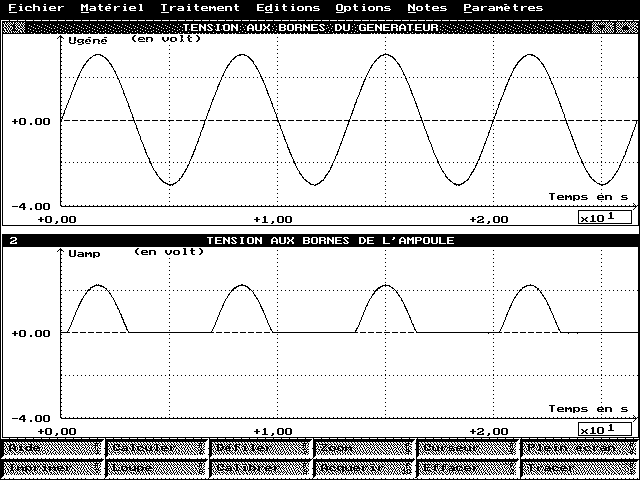

Acquisition
Réglages acquis. / points : 2001 / durée : 13.33ms / moyenne : 8 / .......
Synchronisation / voie 0 / niveau : 0 / sens croissant.
Echelles / Abscisse
Fenêtre 1 / Abscisse, Echelle X : sans changement / Echelle Y : mini : -4 / maxi : 4
Fenêtre 2 / Abscisse, Echelle X : sans changement / Echelle Y : mini : -4 / maxi : 4
F 10 (Acquisition).
Notes Titres / Commentaires.
Fichier Enregistrer sous.
========================================================================

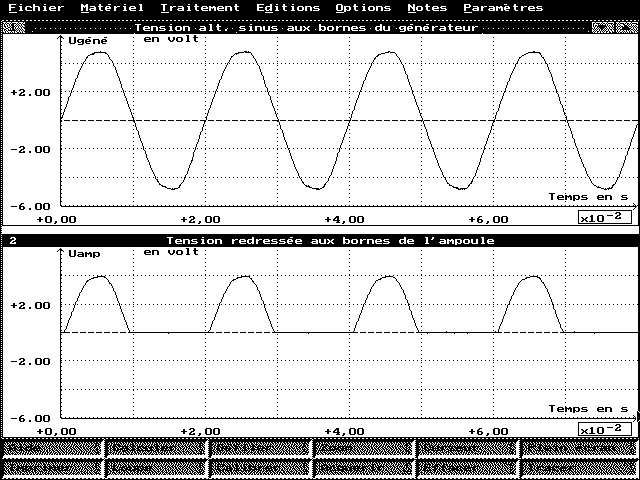

6a - Redressement d'une tension alternative.
(6a.PH2, 6b.PH2)

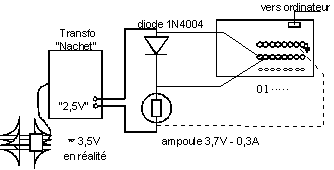

Montage :
On utilise un transformateur de marque "Nachet" qui délivre, entre autre, une tension alternative de valeur efficace "2,5V" (en réalité voisine de 3,5V), tension qui peut être acquise directement par Sysam.
Sa fréquence est N = 50 Hz ; pour étudier le phénomène sur 4 périodes, soit 4
x 0,02s = 0,08s on fera l'acquisition avec 1001 points de mesure, donc 1000 intervalles de 0,08s / 1000 = 8.10 - 5 s = 80µs.
Réglages :
Voie A / D
menu Voie 0 / nom : Ugéné / unité : volt / couleur : au choix / style : / fenêtre 1 /
ampli : 1 / décal : 0 / mode : AUTO / calibre : - 5,12V à + 5,12V
menu Voie 1 / nom : Uamp / unité : volt / couleur : au choix / style : / fenêtre 2 /
ampli : 1 / décal : 0 / mode AUTO / calibre : - 5,12V à + 5,12V
Echelles / Abscisse
les réglages par défaut sont valables. Il est donc inutile d'ouvrir ce menu.
Acquisition
Réglages Acquis. / points : 1001 / durée : 80 (µs) / moyenne : 2 / ....
Synchronisation : Voie 0 / niveau 0 / sens
F10
Notes Titre / Commentaires.
Fichier Enregistrer sous.

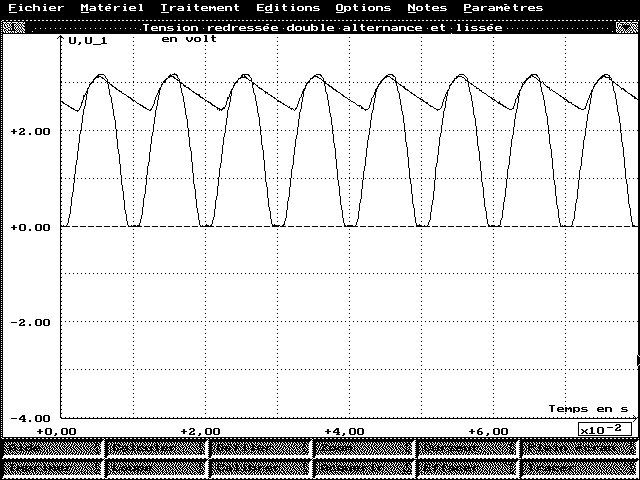

Il est possible d'alimenter l'ampoule par l'intermédiaire d'un pont à 4 diodes, avec ou sans condensateur branché en parallèle à l'ampoule.
Modifications des réglages :
1 seule voie d'acquisition (V
0)synchronisation : à adapter au phénomène ; faire une acquisition sans synchronisation et, au vu des résultats, en déduire le niveau et le sens.
